Ремонт и почистване на Tektronix 7904

През Август 2017г ми попадна за прив път един от легендарните модели на Tektronix от серията 7000.

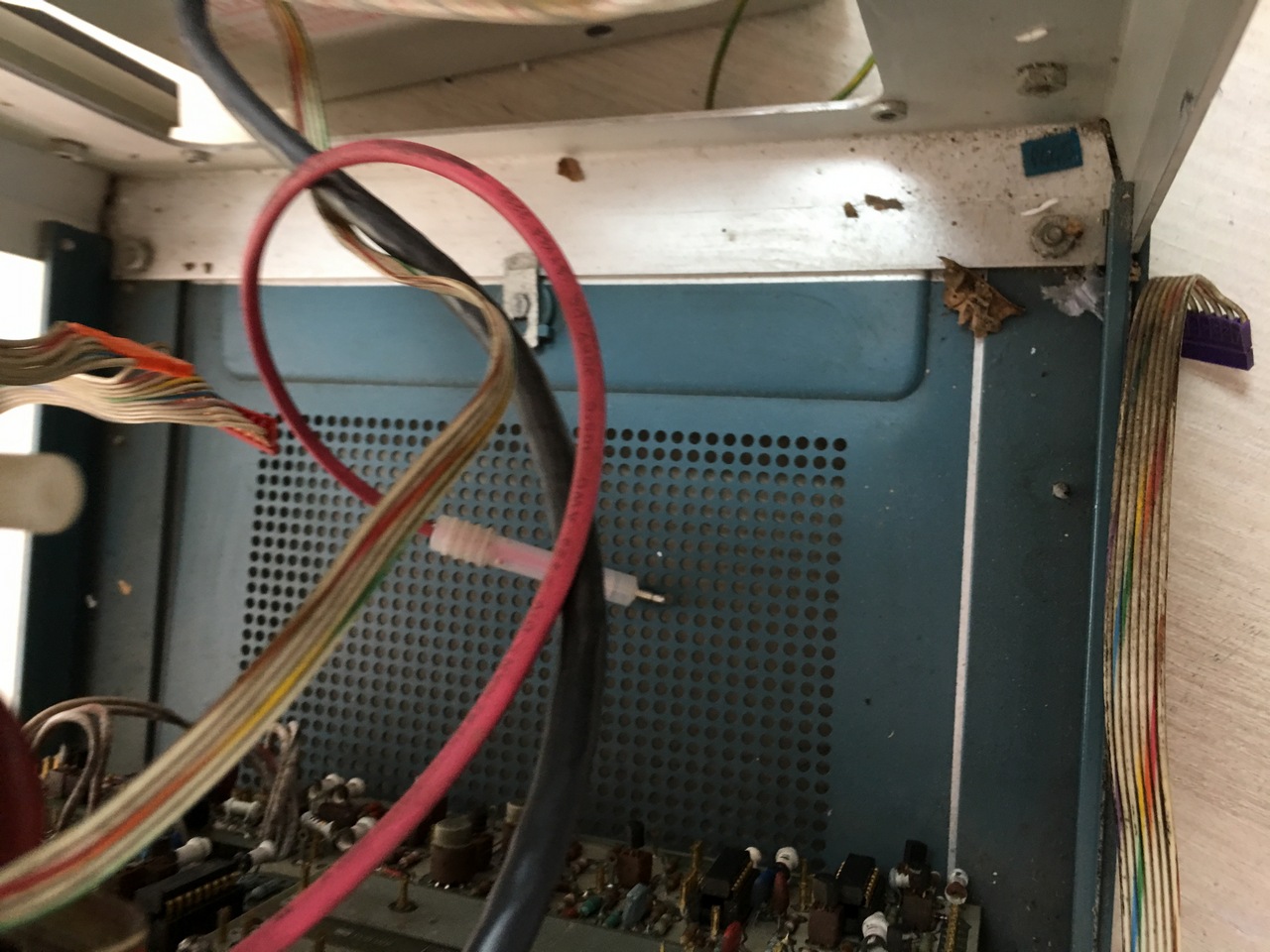

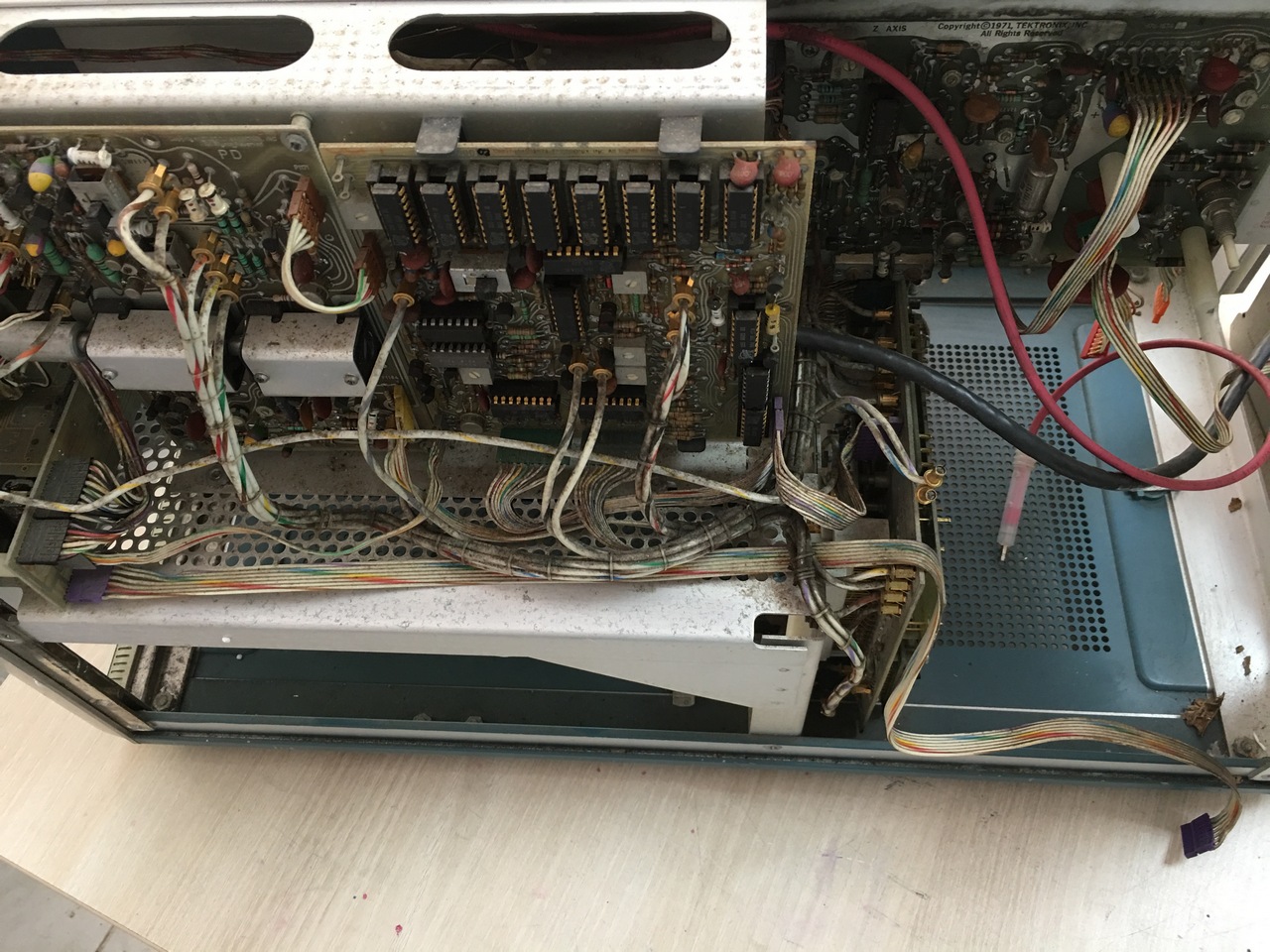

От Англия (ebay) закупих неработещ осцилоскоп 7904, който беше прашасвал доста години в гаража на своя собственик (по-късно той ми изпрати и снимка на мишока който е живял в осцилоскопа).

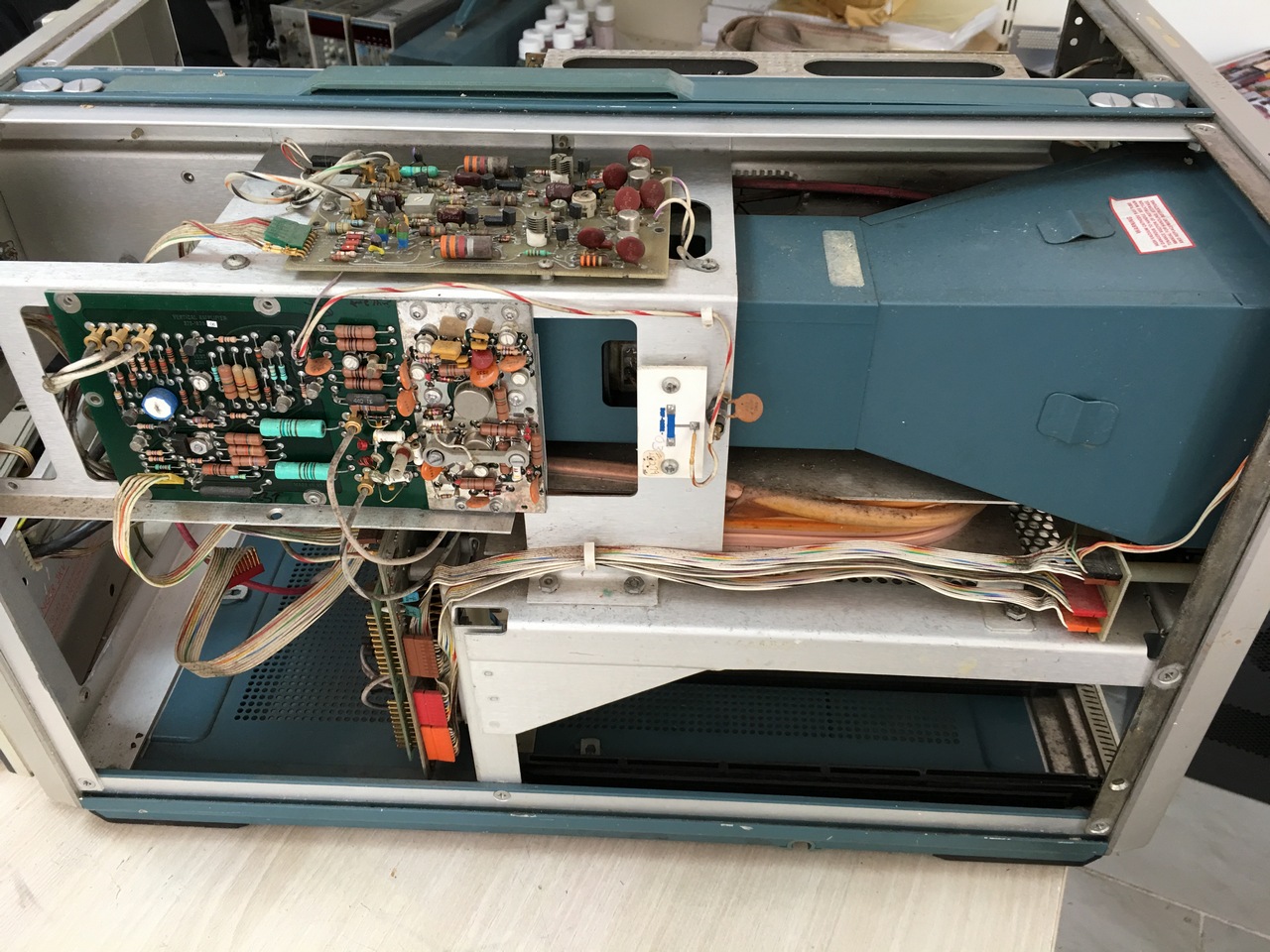

Поради огромния интерес от моя страна го разглобих веднага щом го получих, но се оказа, че ще се нуждае не само от ремонт, но и от цялостно почистване.

This image has an empty alt attribute; its file name is 1_IMG_2358.JPG
This image has an empty alt attribute; its file name is 1_IMG_2362.JPG
This image has an empty alt attribute; its file name is 1_IMG_2369.JPG

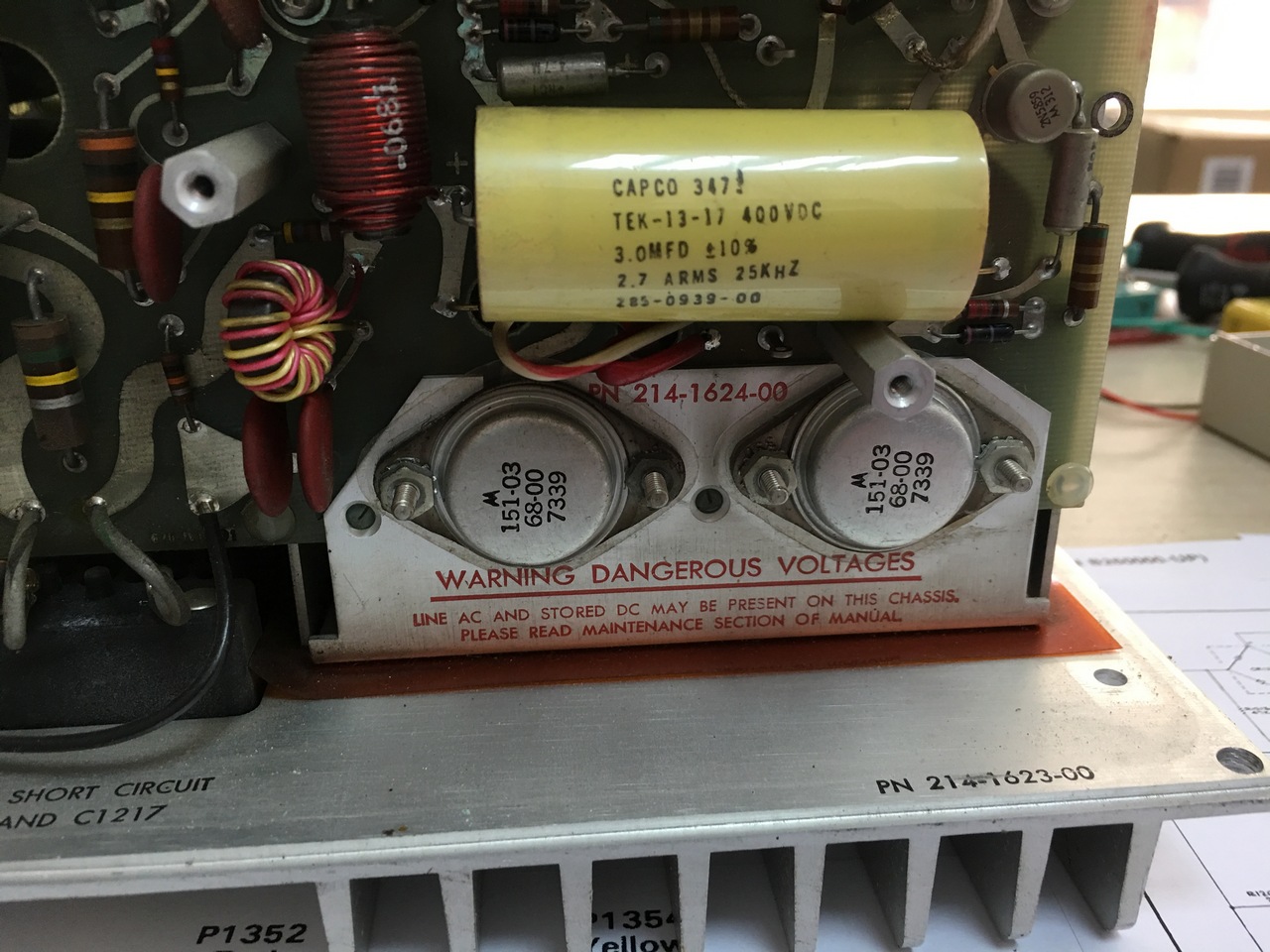

След като разгледах сервизните документации на Tektronixсе оказа, че захранващия блок е сходен със захранването на Tektronix 485. Точно такова бях ремонтирал 2-3 месеца преди това и още ми беше в главата. Проверките по него доведоха до един ключов транзистор който беше с усилване 2.2 (по спецификация трябва да е 10-40) и грешно включен един от кабелите от захранването към осцилоскопа. От ремонт на 485 ми беше останал един здрав оригинален транзистор, който поставих на мястото на лошия (в 485 оригиналните ги замених с два нови BUX48A). Захранването тръгна, но не го оставих да работи повече от минута защото още не бях сигурен в пълната изправност останалата част.

This image has an empty alt attribute; its file name is 1_IMG_2370.JPG

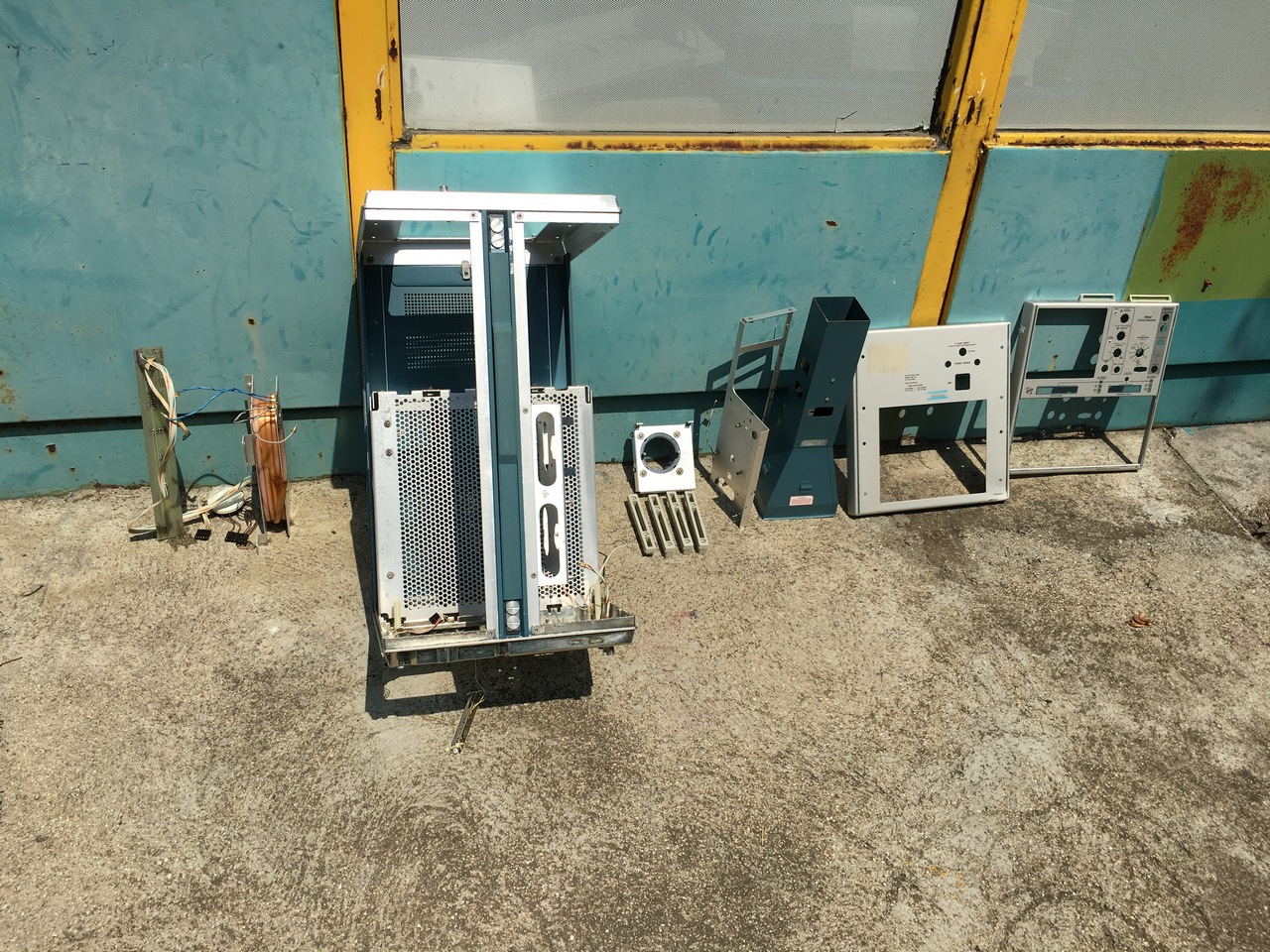

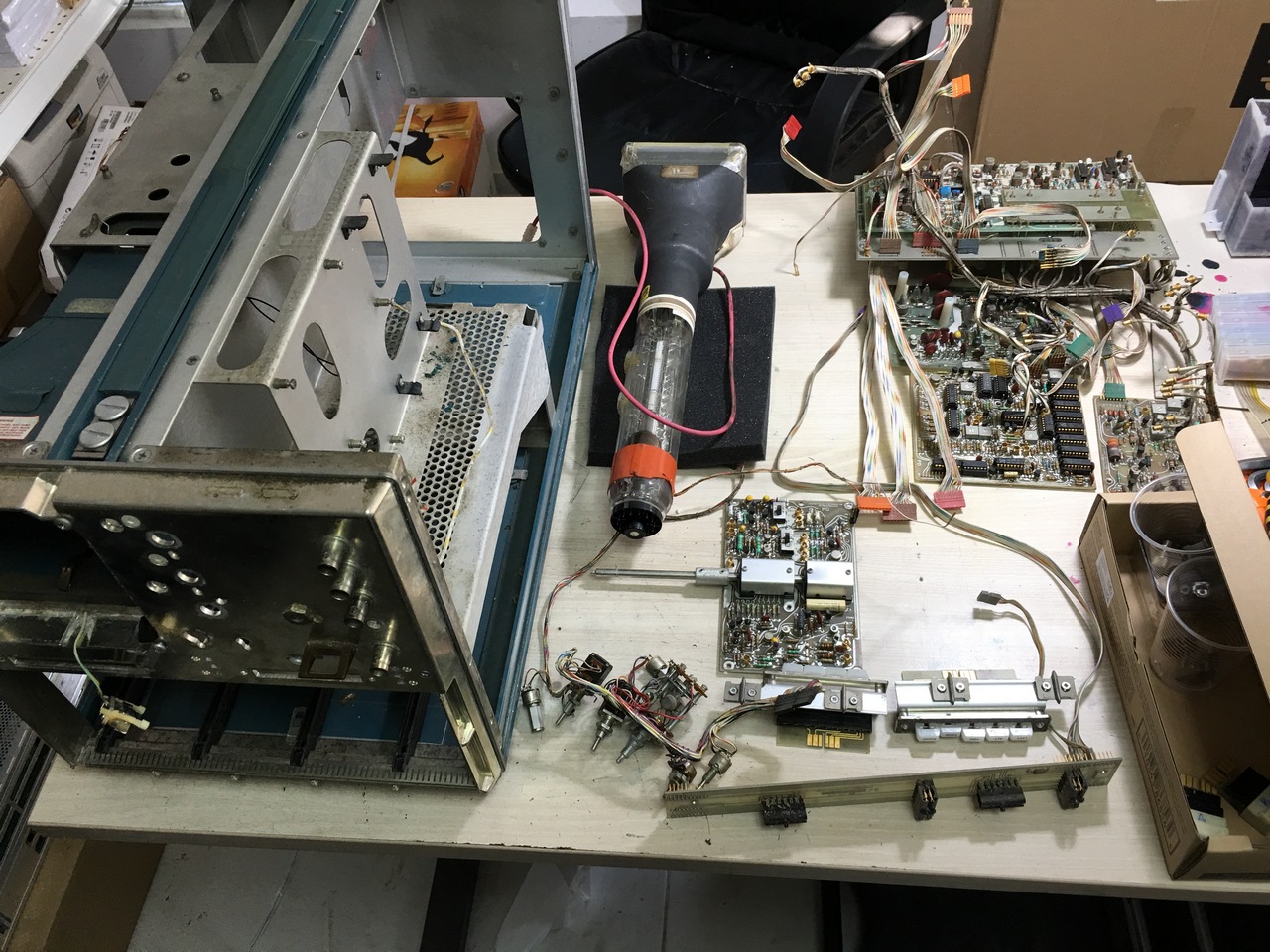

Дойде ред да го разглобя и почистя добре преди да продължа с ремонтите по него. След час и половина осцилоскопа беше готов за основно измиване.

This image has an empty alt attribute; its file name is 1_IMG_2428.JPG
This image has an empty alt attribute; its file name is 1_IMG_2433.JPG
This image has an empty alt attribute; its file name is 1_IMG_2438.JPG

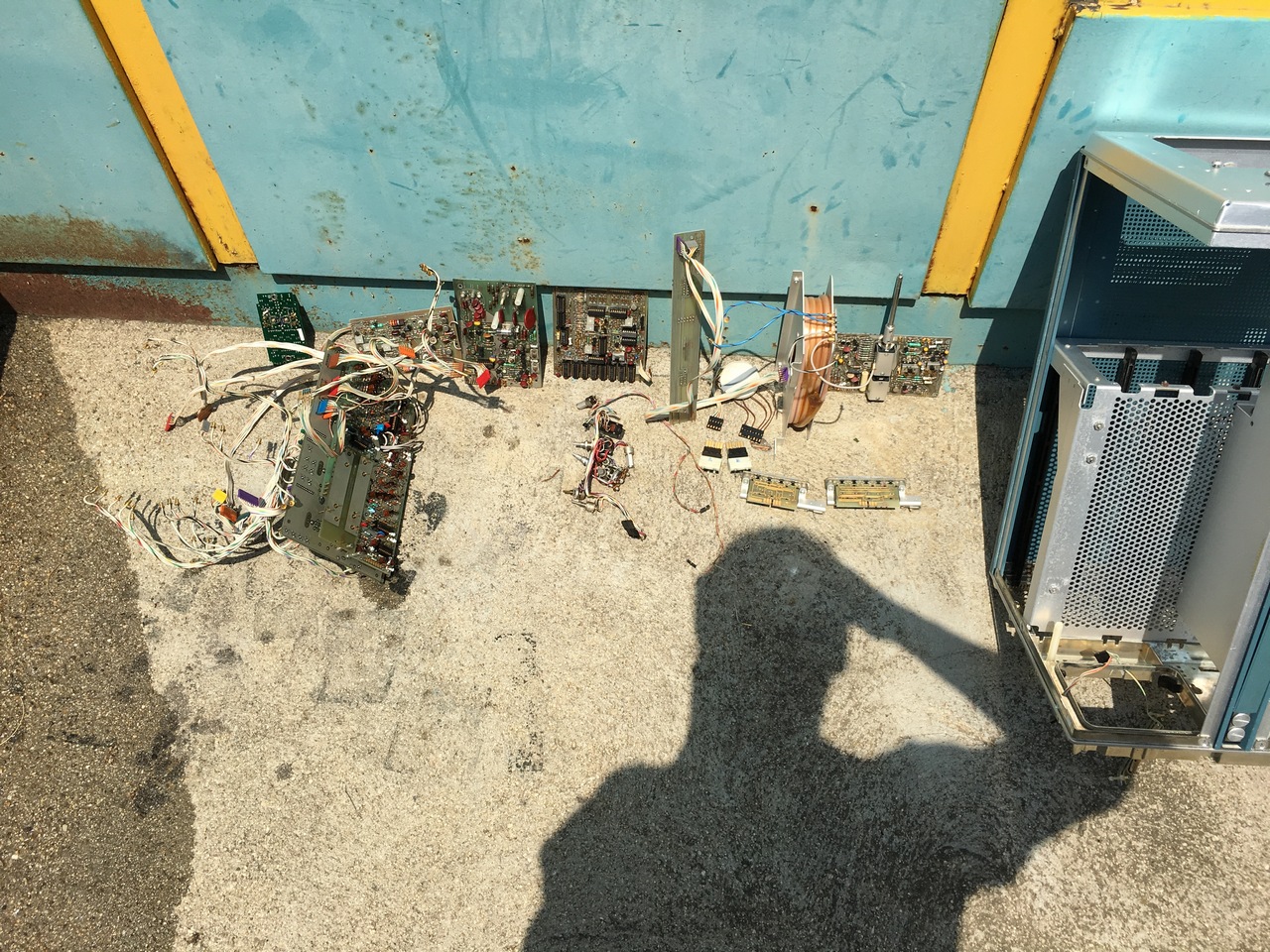

Всички части измих добре като след препаратите и изплакване с вода задължително ги измивам и с дейонизирана вода за да съм сигурен в резултата. Понеже няма трансформатори из частите, слънцето успя да ги изсуши за около 2-3 часа.

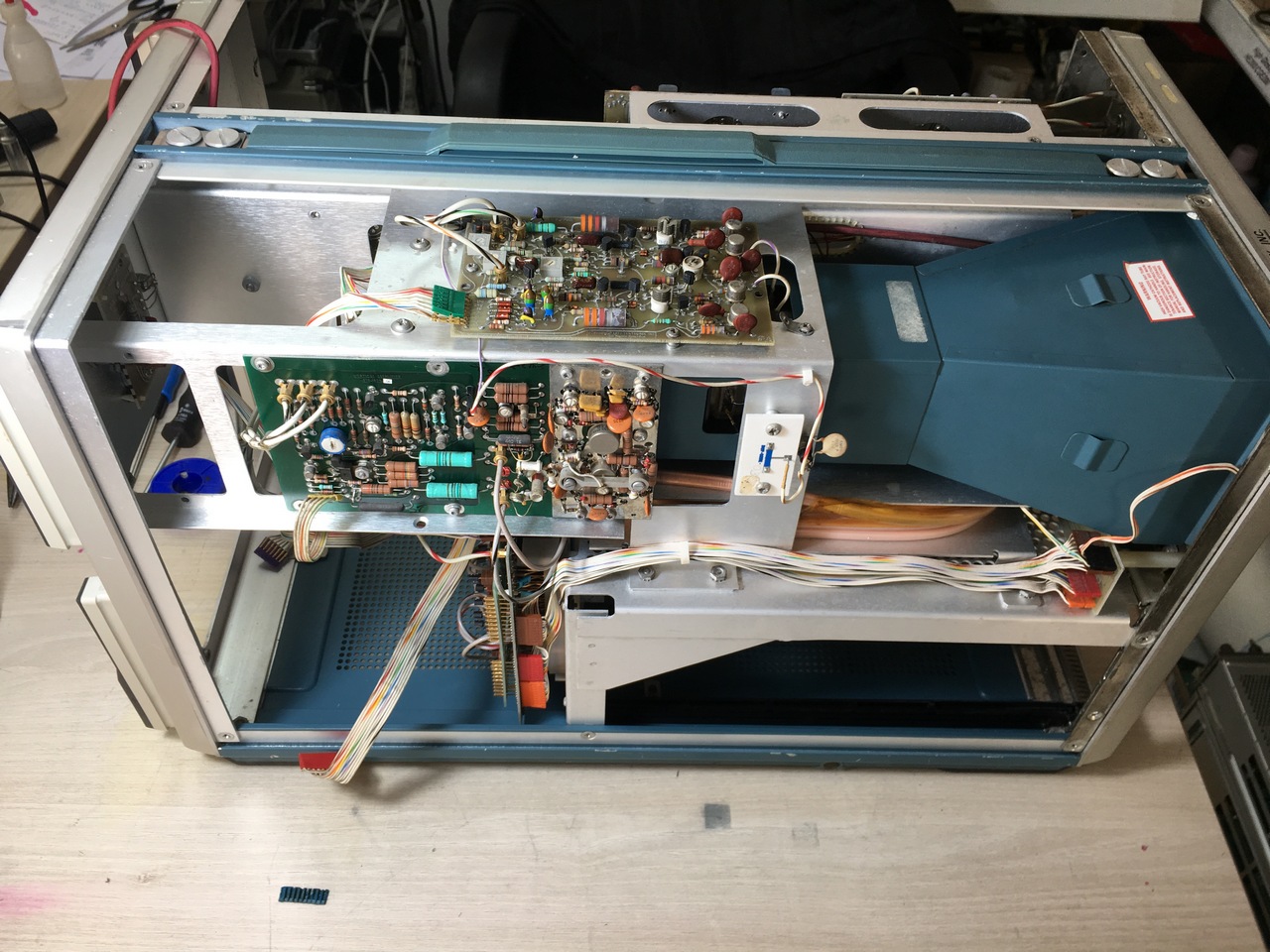

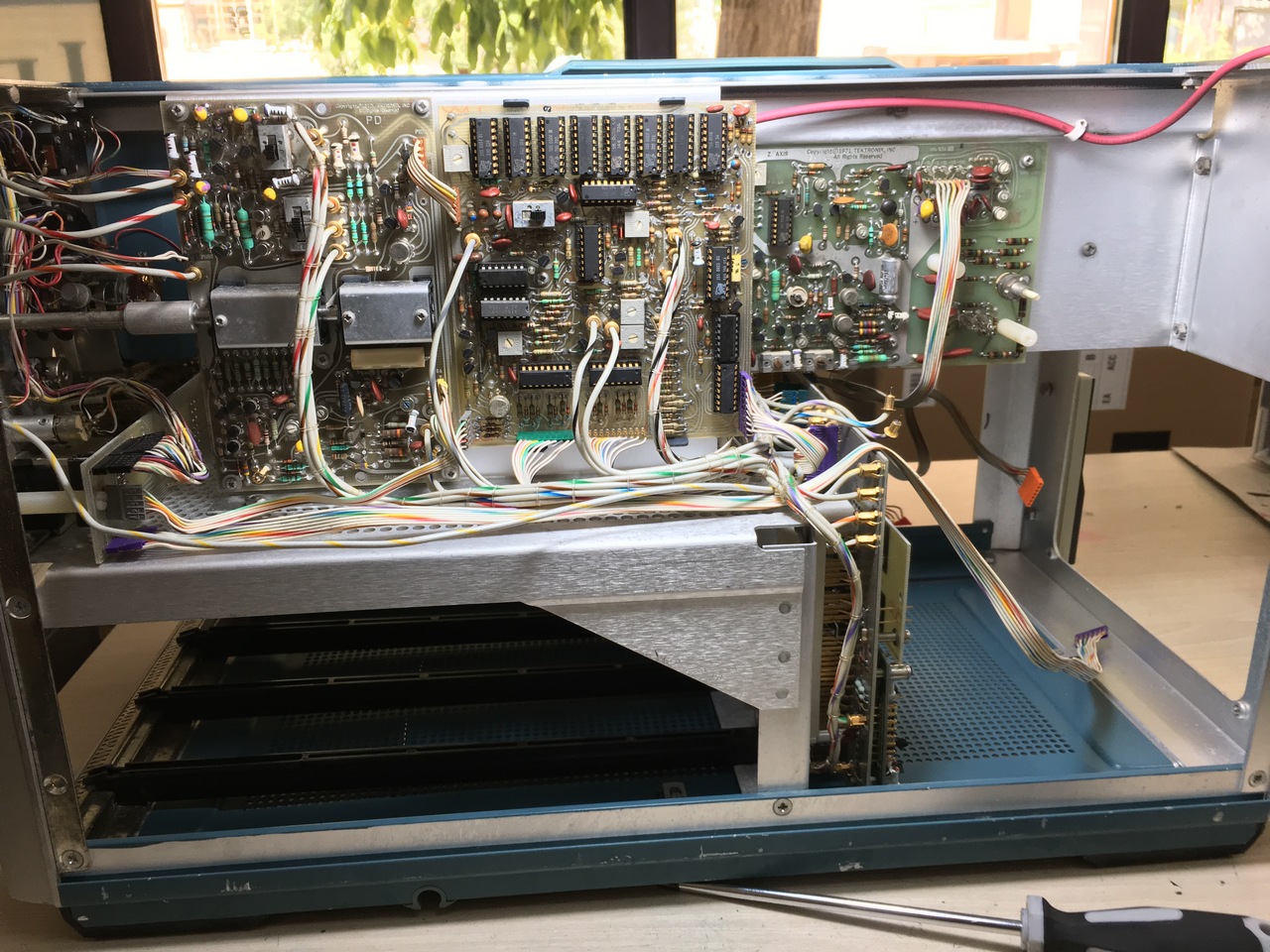

След сглобяване (около 2 часа) и тест дали ще запали отново се оказа, че всичко е ОК.

This image has an empty alt attribute; its file name is 1_IMG_2441.JPG
This image has an empty alt attribute; its file name is 1_IMG_2442.JPG
This image has an empty alt attribute; its file name is 1_IMG_2446.JPG

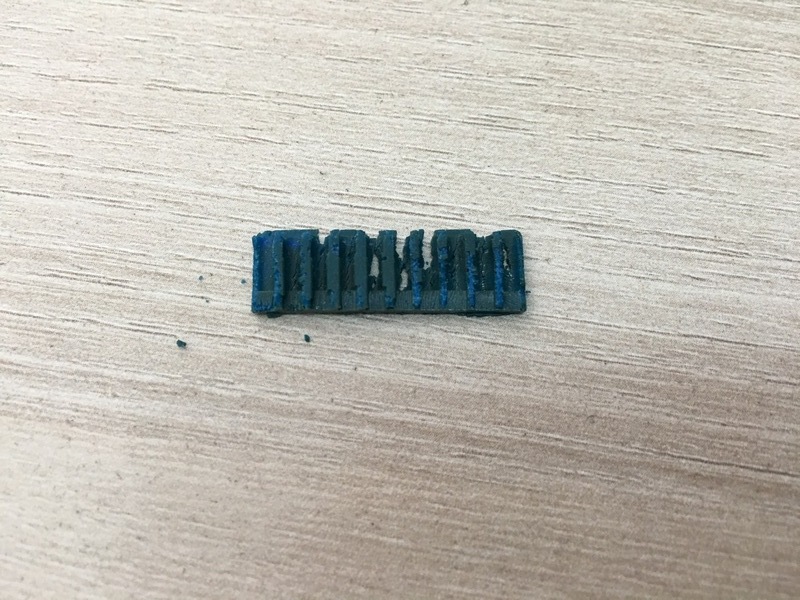

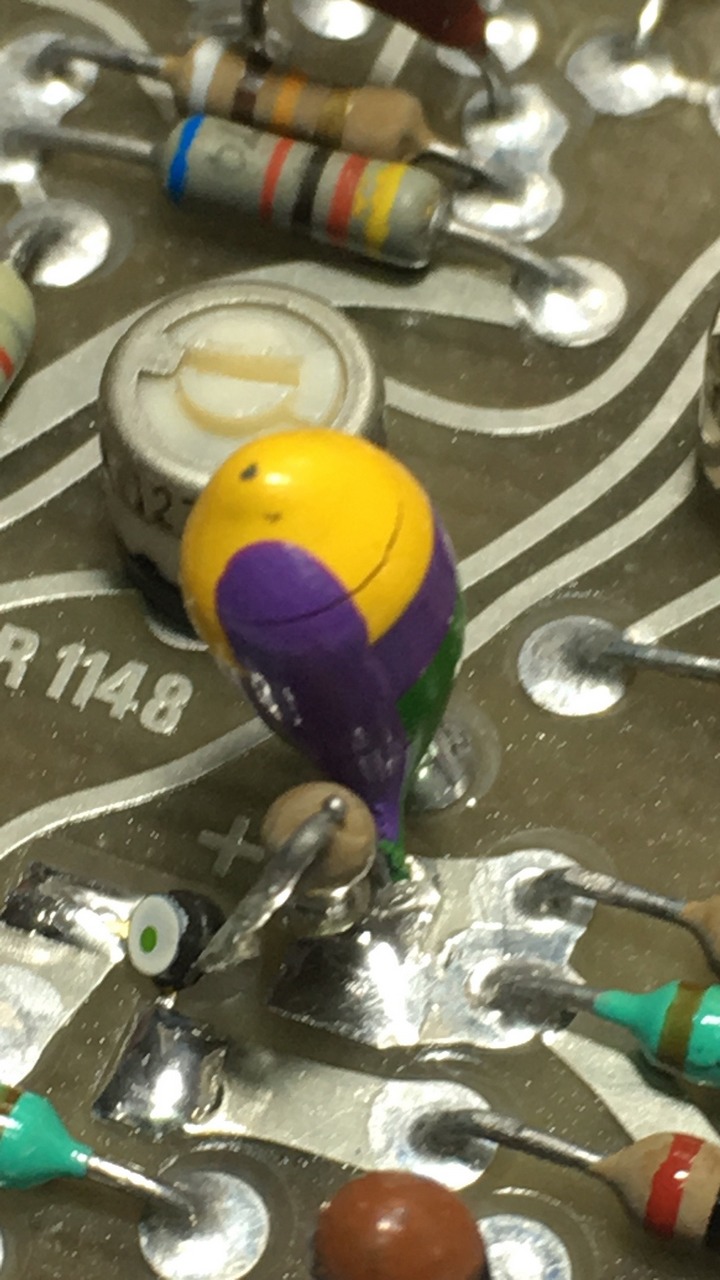

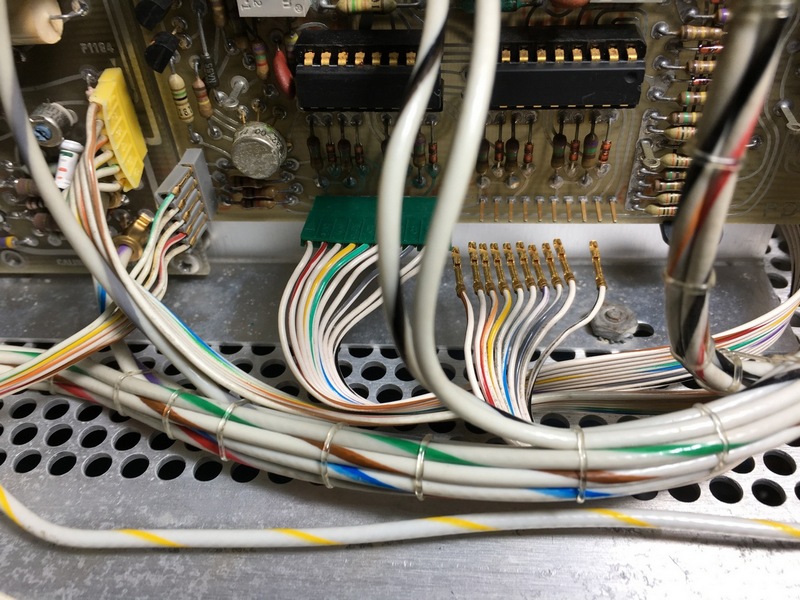

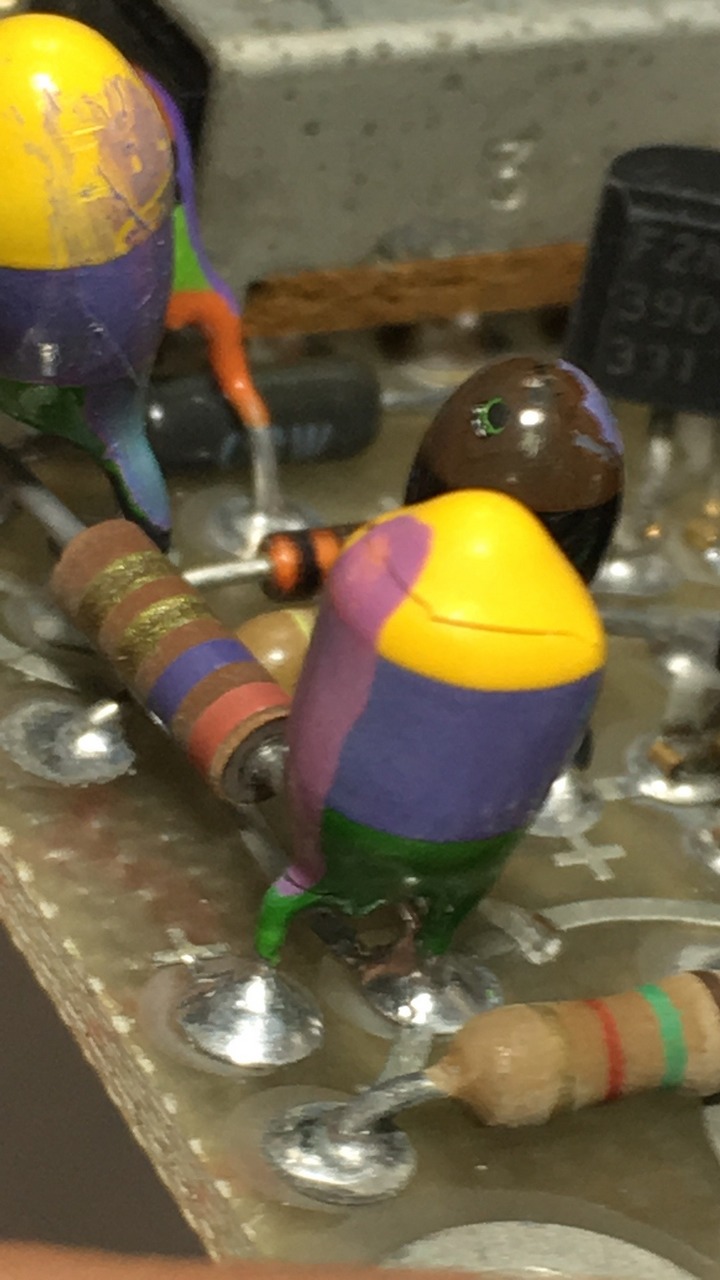

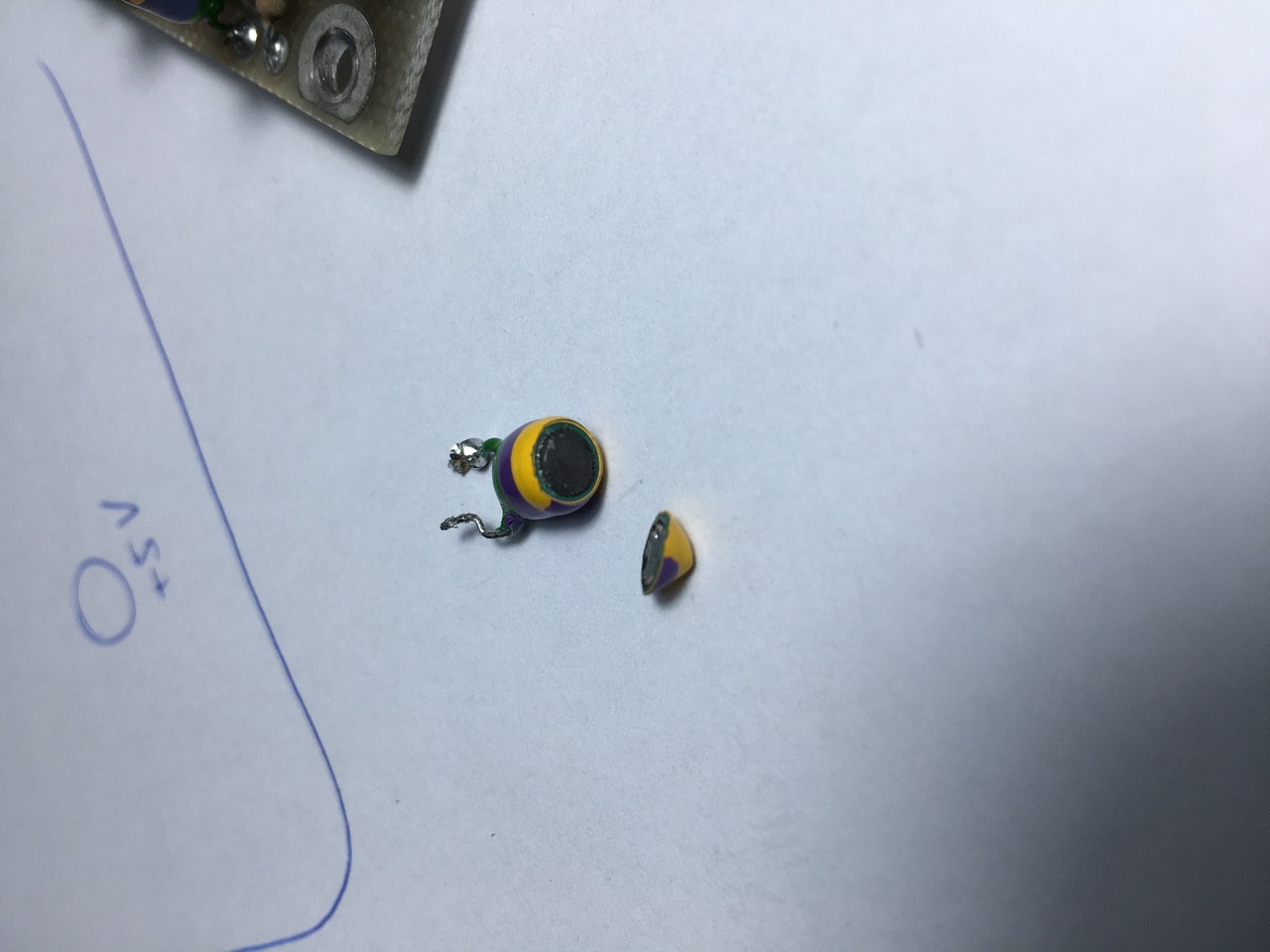

Ремонта по осцилоскопа се състоеше в подмяна на няколко танталови кондензатора, както и на един лентов кабел който беше или изяден от мишлето или от годините пластмасата се е скапала.

This image has an empty alt attribute; its file name is IMG_2448.JPG
This image has an empty alt attribute; its file name is IMG_2450.JPG
This image has an empty alt attribute; its file name is IMG_2452.JPG
This image has an empty alt attribute; its file name is IMG_2453.JPG
This image has an empty alt attribute; its file name is IMG_2461.JPG

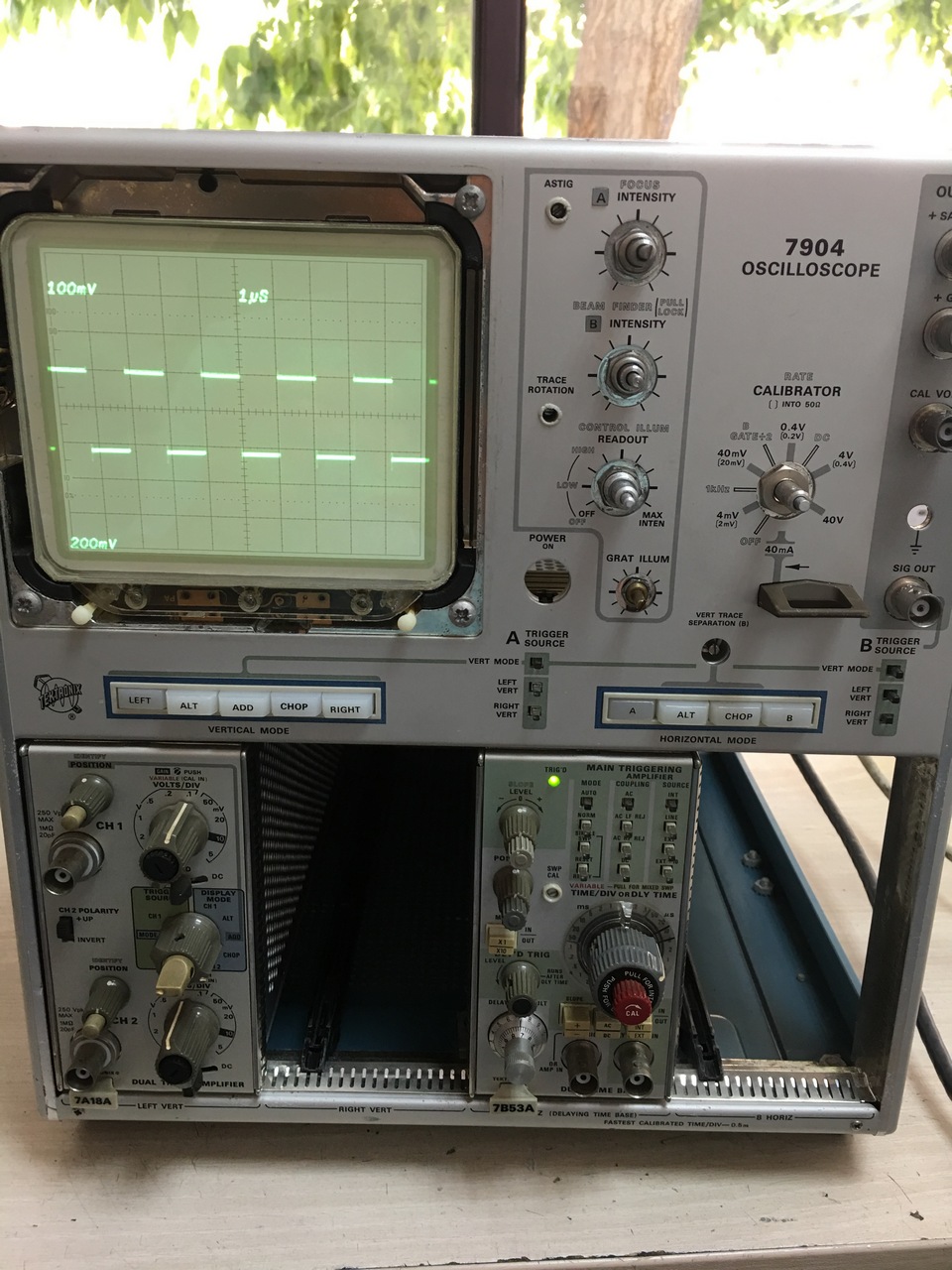

След всичките тези интервенции по осцилоскопа, резултата беше на лице. Една доста добра и бистра картинка на екрана на осцилоскопа.

След последвала калибровка си го ползвам и в момента без да е направил никакви други проблеми.

Мога да кажа, че е доста добра машина и ако ви попадне работещ на цена която е приемлива за вас – не се колебайте да го вземете. Сигурно ще ви служи доста години, а е и пригоден за ремонт. Според мен не са спестени никакви материали когато е произвеждан (ама то това май важи за всички машини правени от Tektronix до преди 10-20 години).
