Ремонт на осцилоскоп Tektronix 2236

Реших да започна статиите с едно от любимите ми устройства – Tektronix 2236, за чийто характеристики няма да пиша тук. Този осцилоскоп получих с проблем различен от най – честите ремонти по този модел (проблеми по импулсното захранване). След като го включих видях, че няма следа от 1 канал, а всичко останало си работи добре. След малко проверки се оказа, че вертикалния предусилвател и крайния вертикален усилвател са добре и проблема е в платката на входните атенютори (схема 1 в сервизната документация). Изходът на 1 канал има винаги постоянна компонента -8.6V. След няколко проверки по тази схема открих изгорял операционен усивател CA3140 (новия е на цена под 2лв). Подмених го на цокъл като почистих и комутаторите на входните атенюатори. Така или иначе беше разглобена платката на атенюаториуте.

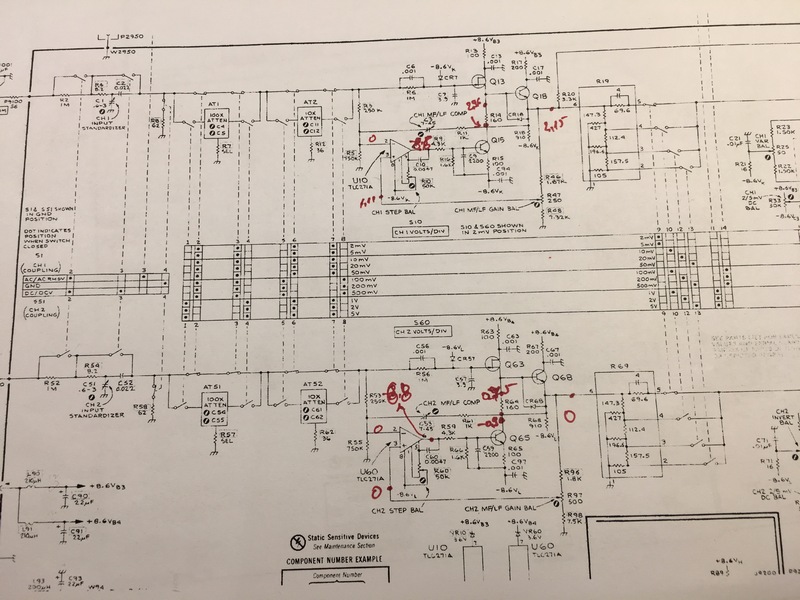

This image has an empty alt attribute; its file name is IMG_2590.JPG
This image has an empty alt attribute; its file name is repair.jpg

 След като всичко си дойде на мястото осцилоскопа получи нови кондензатори по импулсното захранване и захранващите линии по отделните платки. Оставих го за 8+ часа включен за да се уверя, че всичко по него е наред. След няколко часа работа забелязах, че фокуса се е променил и не може да се оправи дори максимално завъртян. Оказаха се два резистора във веригата на фокуса. След смяната с нови всичко си дойде на мястото.

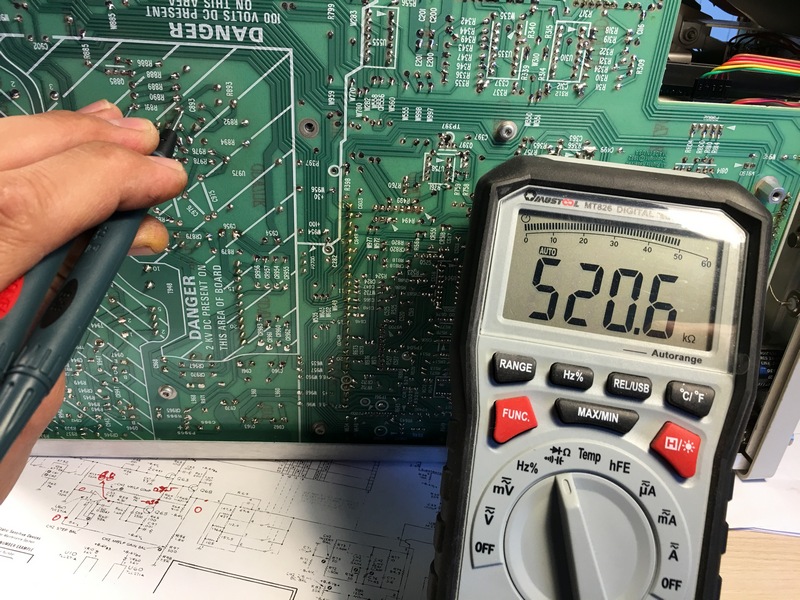

This image has an empty alt attribute; its file name is IMG_2598.JPG

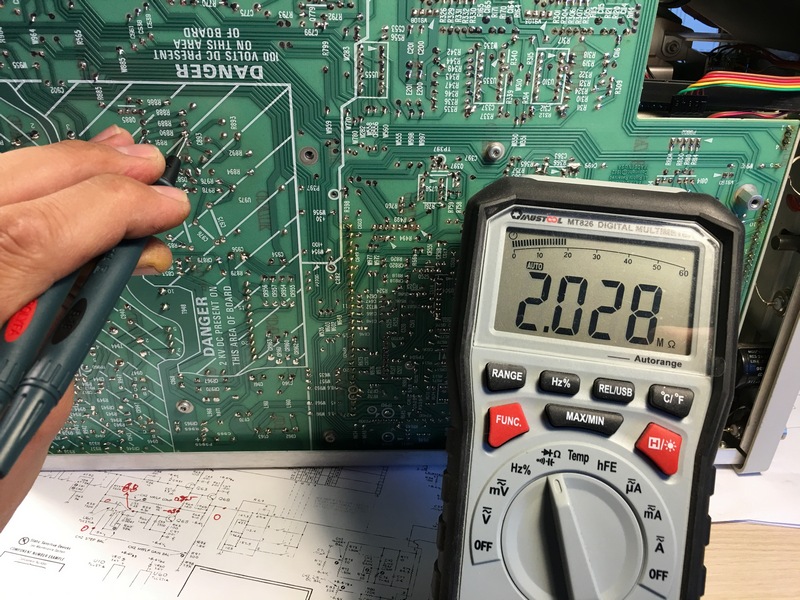

This image has an empty alt attribute; its file name is IMG_2599.JPG

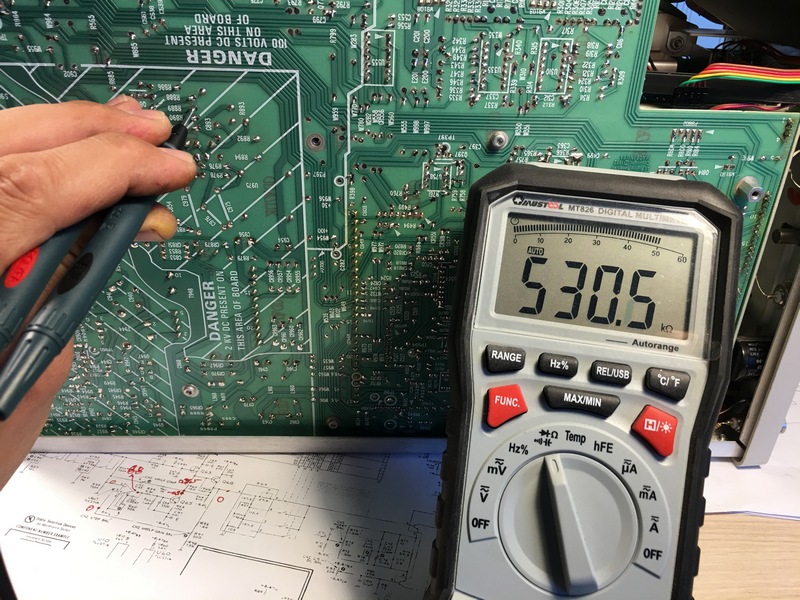

This image has an empty alt attribute; its file name is IMG_2600.JPG

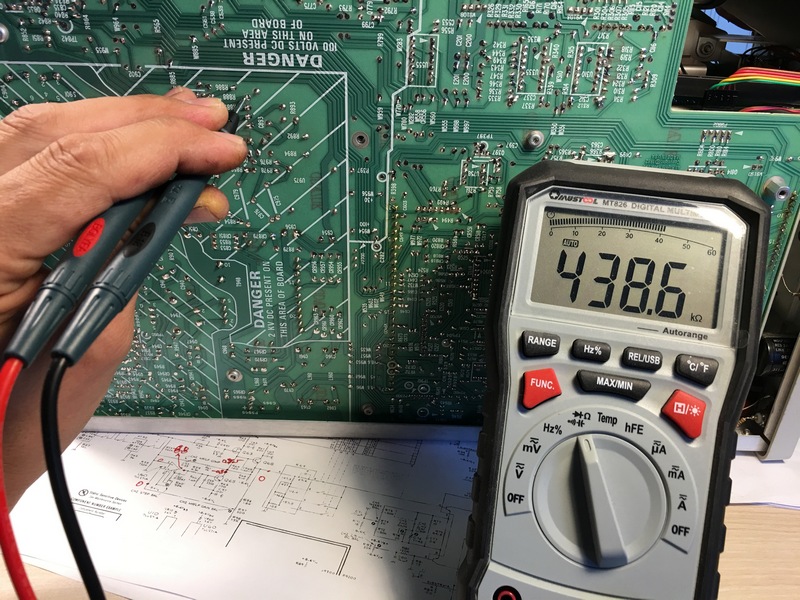

This image has an empty alt attribute; its file name is IMG_2601.JPG

Последва калибровка проведена с наличната техника и стриктно следване на Service Manual-а за модела.

Резултатите бяха повече от добри.

This image has an empty alt attribute; its file name is Vert_cal.jpg
This image has an empty alt attribute; its file name is hor_cal.jpg
This image has an empty alt attribute; its file name is hor_cal_5ns.jpg

Беше понастроен включително и вградения мултиметър и честотомер.

This image has an empty alt attribute; its file name is dmm_cal.jpg
This image has an empty alt attribute; its file name is dmm_cal1.jpg
This image has an empty alt attribute; its file name is dmm_cal2.jpg

След няколко дни в Ebay, тази машинка замина за UK и се надявам да бъде на служба доста време в ръцете на добър стопанин.
